科目A問15

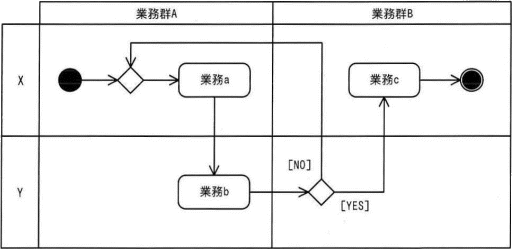

業務プロセスを，例示するUMLのアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。
| 業務で必要となるコスト | |
| 業務で必要となる時間 | |
| 業務で必要となる成果物の品質指標 | |
| 業務で必要となる人の役割 |
『情報処理過去問.com』からiPhoneアプリがリリースされました！！
正解
- エ
解説
アクティビティ図は、UML（Unified Modeling Language）で定義されている図の一つで、業務プロセスやシステム処理の流れを表現するために用いられます。フローチャートを発展させた表記法で、処理の順序や分岐、並行処理などの制御フローを視覚的に表現できます。
アクティビティ図では、処理の単位をアクションとして表し、それらを矢印でつないで処理の流れを示します。また、処理の分岐や合流を表す分岐（decision）やマージ、並行処理を表すフォークやジョインなどの記法も利用できます。
さらに、アクティビティ図ではスイムレーンを用いることで、処理を担当する部門や人物などの役割を区分して表現できます。この仕組みによって、業務の流れと担当者の関係を同時に可視化することが可能になります。
アクティビティ図では、処理の単位をアクションとして表し、それらを矢印でつないで処理の流れを示します。また、処理の分岐や合流を表す分岐（decision）やマージ、並行処理を表すフォークやジョインなどの記法も利用できます。
さらに、アクティビティ図ではスイムレーンを用いることで、処理を担当する部門や人物などの役割を区分して表現できます。この仕組みによって、業務の流れと担当者の関係を同時に可視化することが可能になります。
